K nahrání měřícího softwaru senzoru na vaši vývojovou desku NodeMCU (ESP8266) je na váš operační systém potřeba nainstalovat usb2serial drivery. Vyberte odkaz, který odpovídá vašemu operačnímu systému.

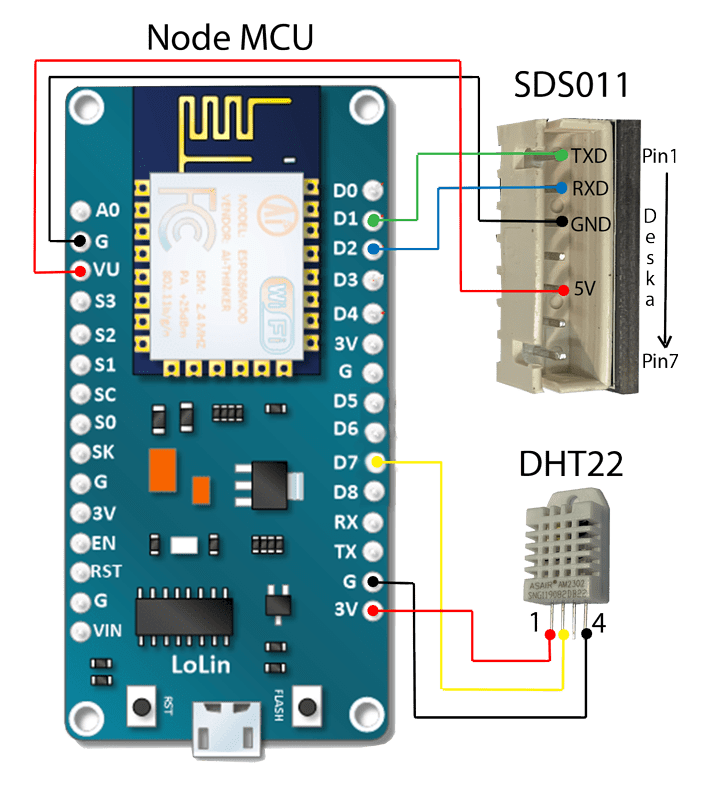

Schéma zapojení

⚠️ Prosím nepokračujte, pokud jste ještě na vaši desku ESP8266 nenahráli firmware!

schéma © roman-minyaylov, MIT Licence

Připojení senzoru SDS011 do ESP8266

Přesvědčte se při připojování, že konektory jsou dobře nasunuty na kolících a nejsou vsunuty mezi ně.

SDS011 TXD -> Pin D1 / GPIO5
SDS011 RXD -> Pin D2 / GPIO4
SDS011 GND -> G (GND)
SDS011 2.5μm -> volný, nepřipojujte
SDS011 5V -> VU (NodeMCU v3)
SDS011 1μm -> volný, nepřipojujte
SDS011 NC -> volný, nepřipojujte

Propojení BME280

Připojte kolíkovou lištu k desce BME280. Připájejte ji zezadu. Mezery mezi kolíky jsou velmi malé, takže buďte trpěliví a opatrní. Trik spočívá v tom, že kolík nejprve nahřejete a až po chvilce nanesete cín.

BME280 můžete připojit i bez pájení pomocí μŠup.
Barvy μŠup odpovídají: červená: VCC (3.3V), černá: GND, žlutá: SCL, modrá: SDA

Zapojení BME280 do ESP8266

VIN -> Pin 3V (3.3V)
GND -> G (GND)
SDA -> Pin D3
SCL -> Pin D4

Svažte všechno dohromady

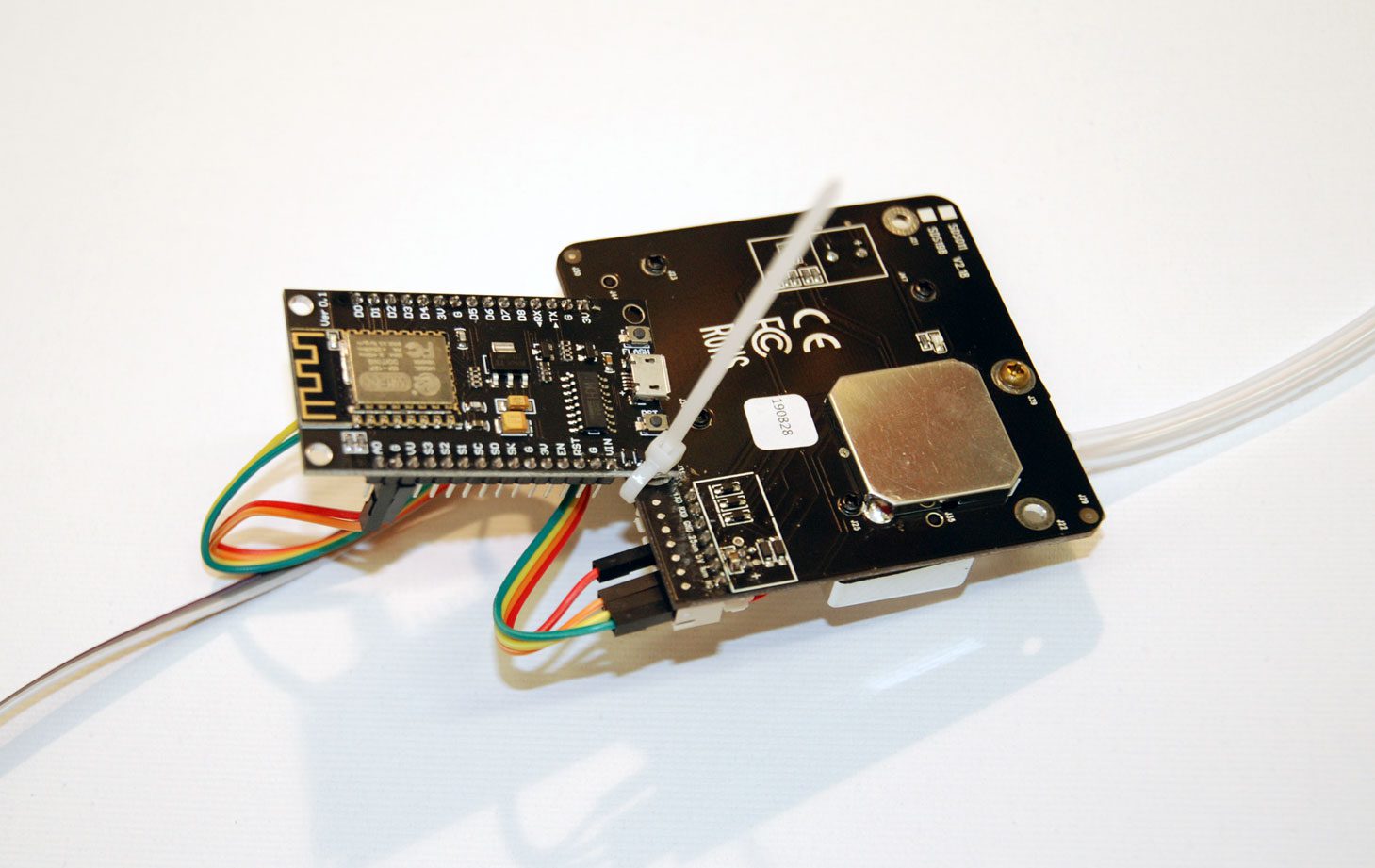

Svažte NodeMCU a SDS011 dohromady stahovací svorkou tak, aby Wifi anténa směřovala pryč od senzoru.

Připojte ohebnou trubičku

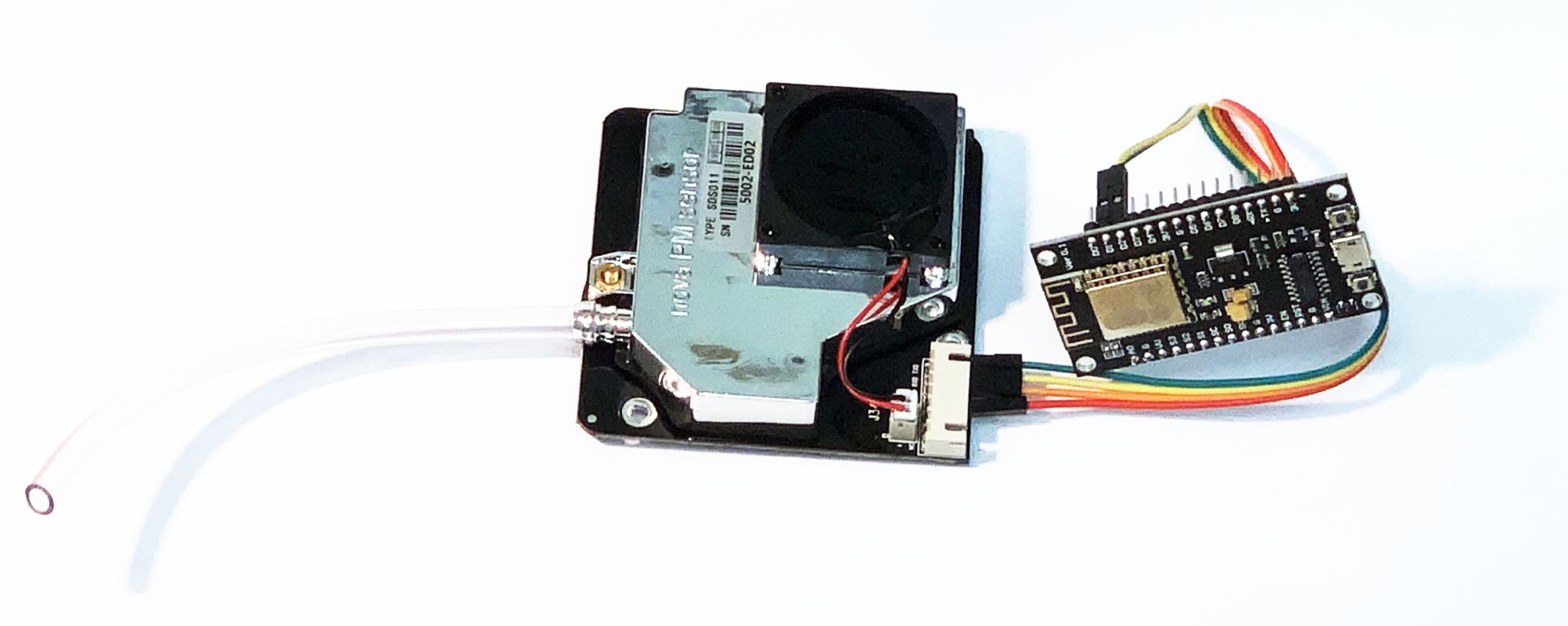

• Připojte ohebnou trubičku k senzoru SDS011.

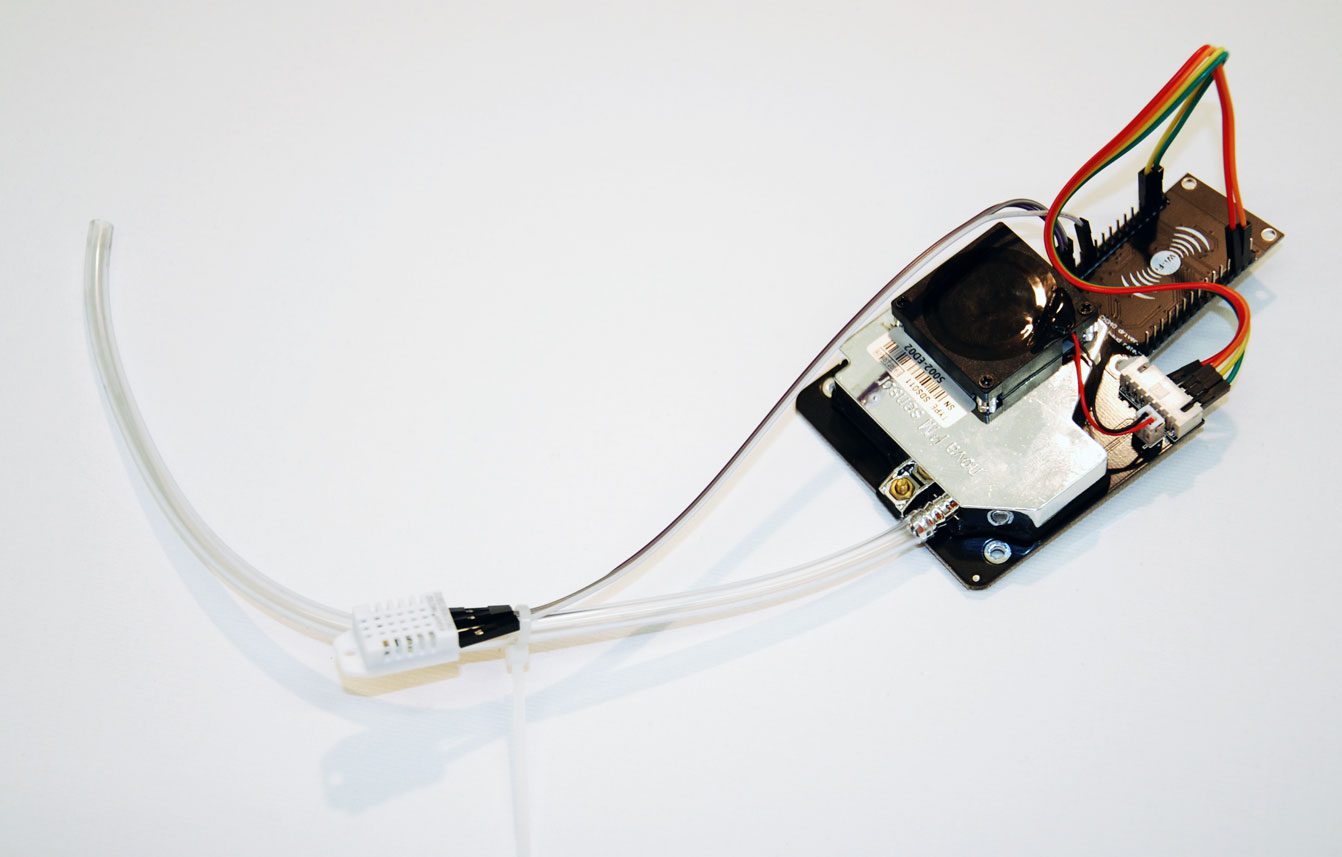

• Použijte další svorku pro připojení teplotního čidla BME280 k hadičce.

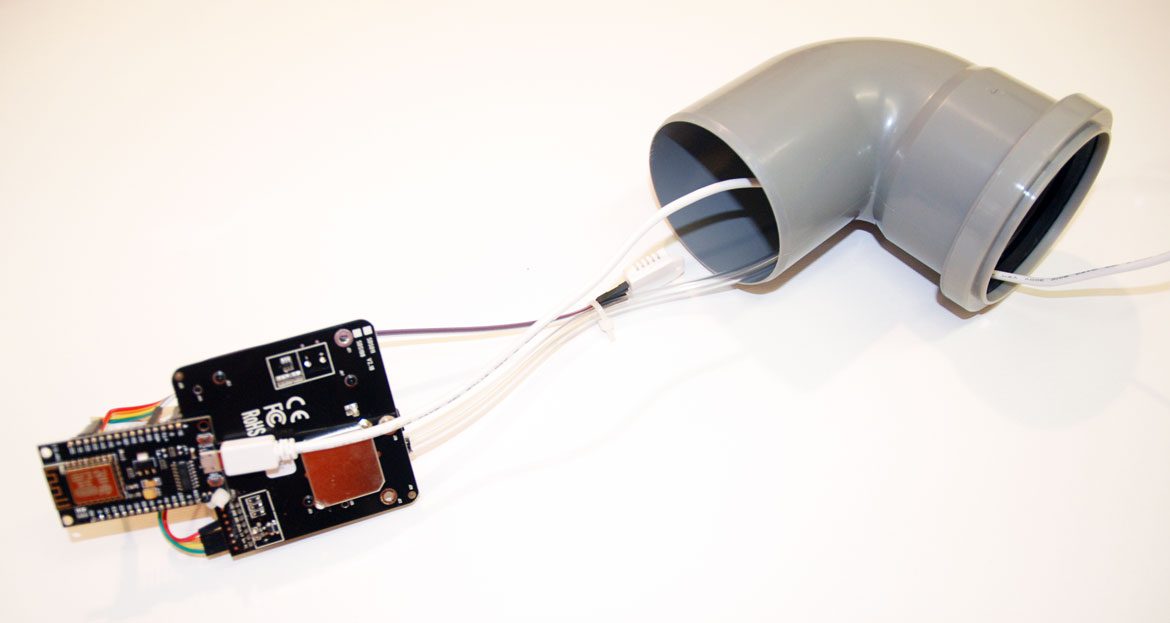

• Provlečte USB kabel skrz plastové koleno.

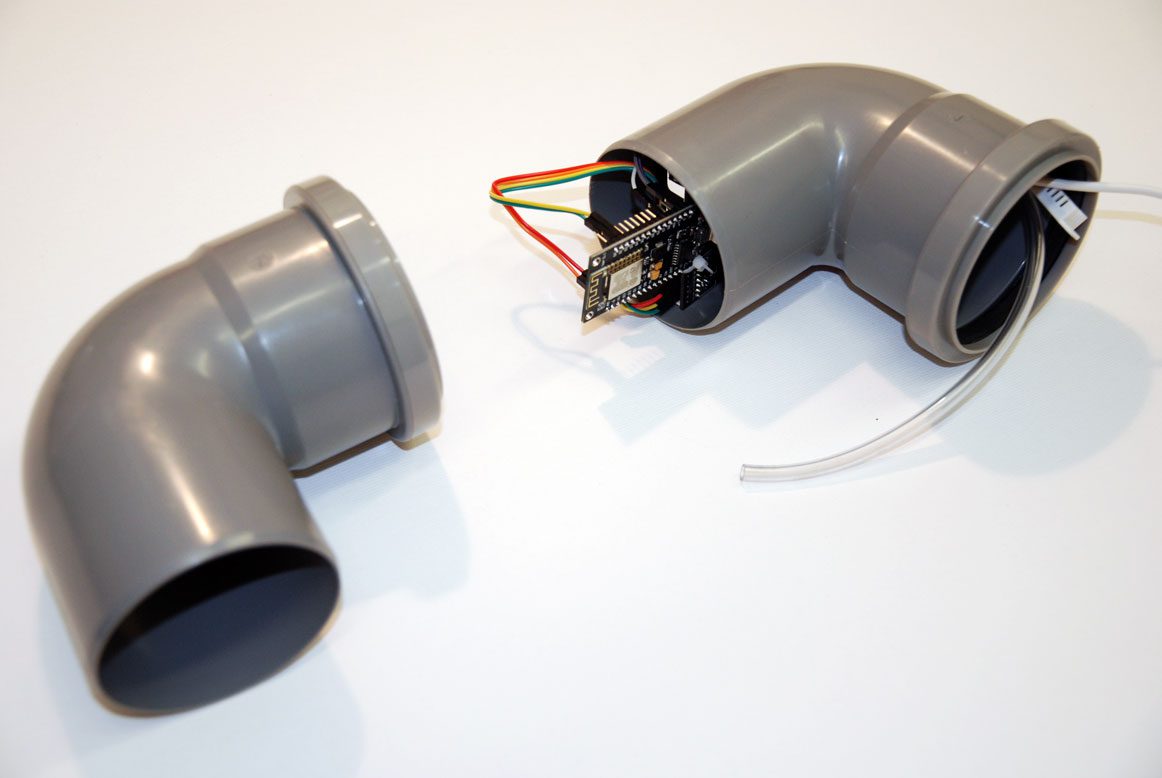

Vložte senzor do plastového kolena

• Zasuňte součástky do kolena tak, aby se uvnitř zasekly.
• Namontujte SDS011 tak, aby NodeMCU směřovala nahoru a ventilátor senzoru směřoval dolů.
• USB kabel, ohebná trubička and senzor BME280 by měly vyčnívat z konce plastového kolene.
• Spojte dohromady obě plastová kolena.

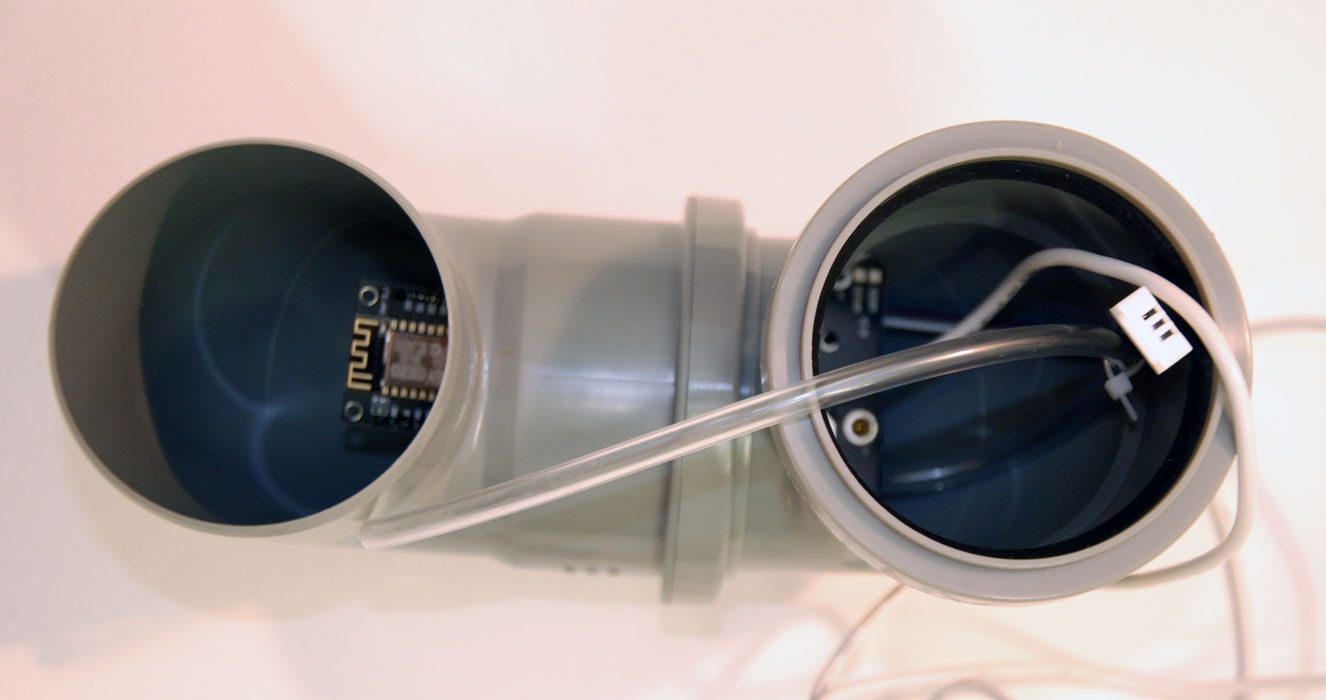

Finalizace

• BME280 umístěte na ohebné trubičce tak, any byl na okraji kolena, ale nevyčníval ven.
• Ořízněte hadičku na koci kolena.

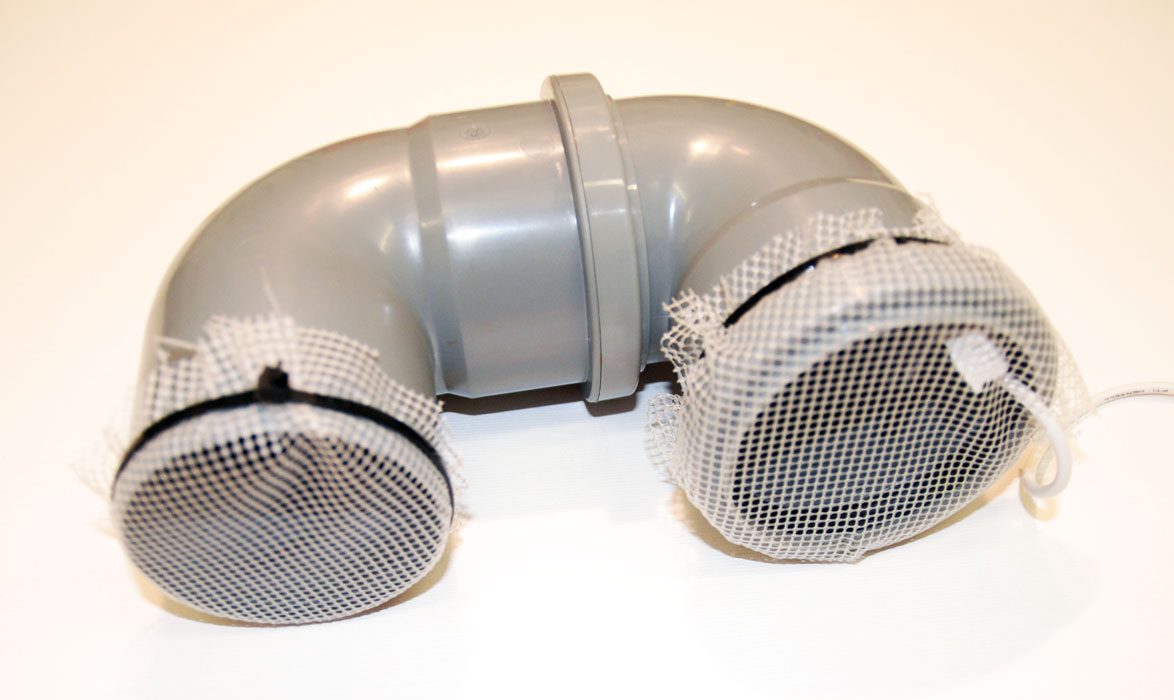

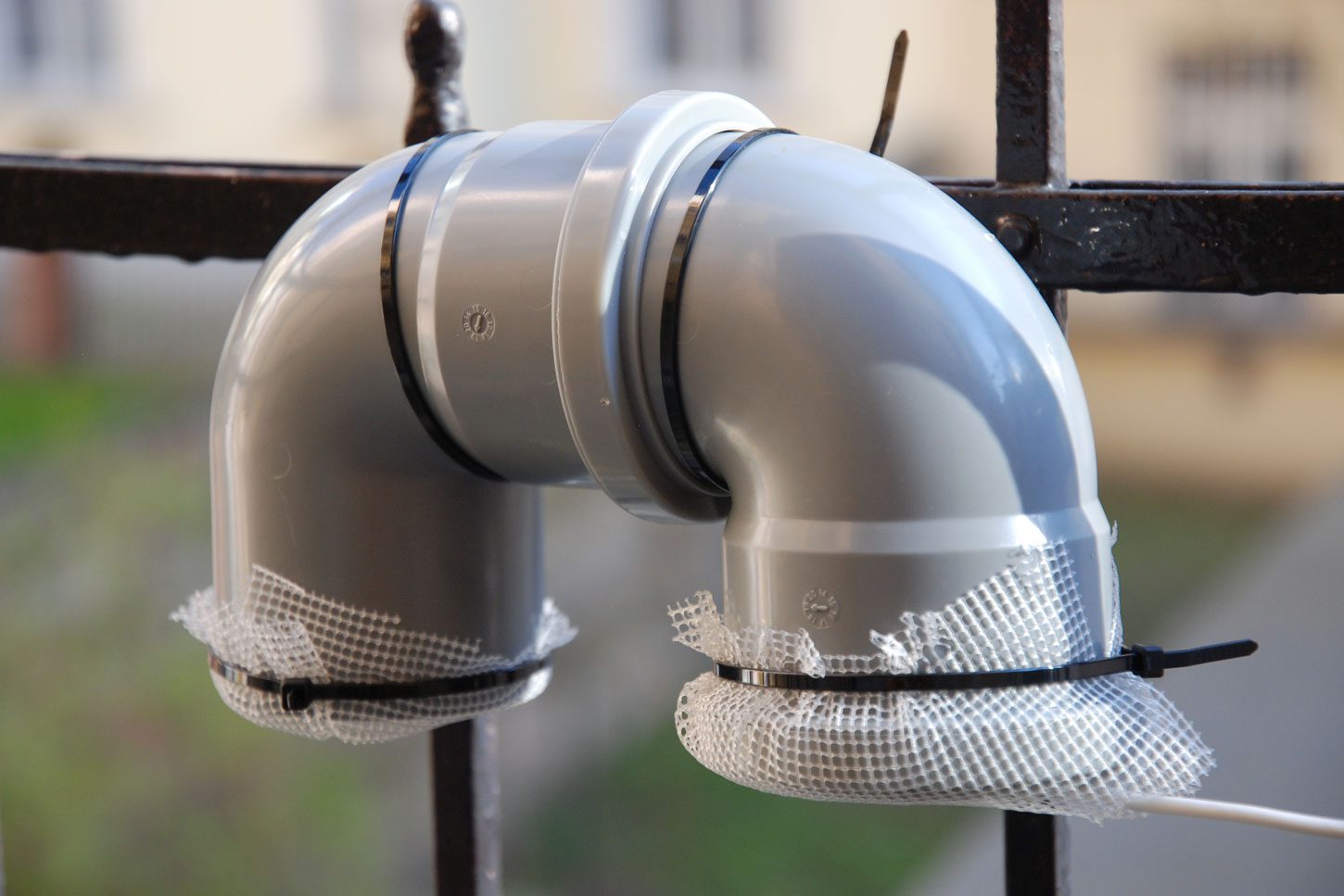

• Volitelné: Otevřené konce kolen je vhodné zakrýt jemnou síťkou. Vzduch tak může dovnitř proudit, ale nedostane se tam hmyz.

Získejte ID

1. Připojte stanici USB kabelem ke zdroji, tím dojde k zapnutí.
2. Stanice se pokusí připojit k nakonfigurované síti (je-li nějaká). Jestliže se jí to nepodaří, stanice vytvoří otevřenou Wi-Fi síť s názvem airRohr-ID. ID je ChipID (například 13597771). Prosím zapište si toto číslo. Budete ho potřebovat při registraci.
3. Připojte se k vytvořené Wi-Fi síti. Počkejte na dokončení připojení.
   Android: Jestliže dojde k okamžitému odpojení, pravděpodobně bude nutné v nastavení deaktivovat možnost ‚Inteligentní síťový přepínač‘ v ‚Připojení -> Wi-Fi -> Rozšířené‘
4. Pokud se automaticky neotevře okno s nastavením senzoru otevřete prohlížeč a napište http://192.168.4.1/

⚠️ Poznámka Připojení NodeMCU k domácí Wi-Fi síti může někdy vyžadovat vícero pokusů. Prosím buďte trpělivý a zkoušejte to, dokud se to nepodaří. Senzor můžete nakonfigurovat i pomocí chytrého telefonu. Pokud byla konfigurace úspěšná, IP adresa konfigurační stránky 192.168.4.1. už není přístupná.

Konfigurace senzoru

1. V části ‚Konfigurace‘ zadejte SSID (název vaší domácí Wi-Fi sítě), bezpečnostní klíč sítě (v systému Windows) nebo heslo k Wi-Fi.
2. V části ‚Senzory‘ zkontrolujte, že máte vybrány svoje senzory, tedy senzor prachových částic (SDS011) a BME280.
3. Po zmáčknutí ‚Uložit a restartovat‘, se senzor restartuje a po úspěšném připojení k Wi-Fi síti se k němu tímto způsobem již nelze připojit – otevřená Wi-Fi síť zmizí.

Otestujte senzor

Senzor můžete po cca. 10 minutách ‚otestovat‘ na následujících stránkách. Na těchto stránkách vyhledejte vaše ChipID (v příkladě výše 13597771).

• Sensordaten
• WLAN-Signal

Zaregistrujte svoje zařízení

Zaregistrujte si svůj účet na stránce devices.sensor.community.

Po přihlášení klikněte na Registrovat nový senzor a vyplňte formulář. Úvod -> (Přihlášení) – Moje senzory -> Zaregistrovat nový senzor

• ChipID modulu ESP8266 (NodeMCU), které jste si poznačili.
• Vaše e-mailová adresa (nebude zveřejněna).
• Vaše adresa: ulice s číslem domu, PSČ a město. Klikněte na „Vyhledat zadanou adresu“ a získejte souřadnice polohy (budou zaokrouhleny). Zkontrolujte polohu špendlíku a upravte v případě potřeby.
• Pojmenování senzoru ulehčuje jeho identifikaci, pokud máte více senzorů (například zahrada, senzor u mámy, atd.)
• Okolí senzoru – například výška od země, vzdálenost od silnice, vysoké dopravní zatížení, volné pole na okraji města nebo podobně.

👏 Výborně, po 10 minutách by senzor měl být vidět na mapě.

Problémy s přenosem?

Do prohlížeče zadejte svoje vlastní údaje v následujícím formátu: https://api-rrd.madavi.de/grafana/d/GUaL5aZMz/pm-sensors?orgId=1&var-chipID=esp8266-[ID]

[ID] lze také vyhledat ve vstupním poli v levém horním rohu https://api-rrd.madavi.de/grafana/d/GUaL5aZMz/pm-sensors?orgId=1

• Je senzor zaregistrovaný prostřednictvím https://devices.sensor.community/ a je senzor viditelný na mapě?
• Byla intenzita WIFi signálu v minulosti nízká? Zde je stránka s log souborem signálu: https://api-rrd.madavi.de/grafana/d/Fk6mw1WGz/wifi-signal?orgId=1&var-chipID=esp8266-[ID]

Problémy s USB kabelem?

• Zkontrolujte napájecí zdroj USB kabelu.
• Restart (odpojte napájení ze sítě, nebo vytáhněte USB konektor ze zařízení).
• Je Wi-Fi síť správně nakonfigurovaná (senzor se připojí k nakonfigurované síti)? Jestliže ne:
  • vytvoří senzor vlastní otevřenou Wi-Fi síť (v průběhu 2-7 minut po restartu)?
  • Hledejte síť s názvem airrohr-[ID]. Buďte trpěliví, může to trvat 1-2 minuty po spuštění.
• Zkontrolujte v nastavení vašeho routeru, jestli je senzor připojený k vaší síti. Poznačte si jeho IP adresu.
  • můžete také využít možnost „Prohledat síť“ v nástroji na instalaci firmware
  • Jestliže ano: připojte se k senzoru přes IP adresu pomocí prohlížeče http://[ip-senzoru]/ , mělo by se vám zobrazit rozhraní senzoru.
  • Jestliže ne: ESP má problémy, např. je nedostatečné napájení, restartuje ve smyčce nebo podobné.
• Připojte USB k počítači a zkontrolujte log.
  • Sledujte text na sériovém rozhraní pomocí programu sériový terminál (Nastavení: baud 9600, 8N1).
    • Linux: screen, minicom, cutecom; Windows: Tera Term; MacOS: screen, minicom, …
    • pro správnou funkci jsou potřeba vhodné ovladače usb2serial https://github.com/opendata-stuttgart/meta/wiki/Firmware-einspielen
  • Zde byste měli vidět co senzor dělá (bootovací zprávy, připojení k WiFi, měření – až po 3 minutách).

Problémy s elektronikou?

• Vyjměte elektroniku z krytu a zkontrolujte ji.
• Zkontrolujte nebo vyměňte napájecí zdroj:
  • bliká ESP8266 krátce po restartu?
  • SDS011: červená LED svítí / ventilátor se točí po restartu?
  • opět zkontrolujte zapojení kabelů k senzoru nebo kabely vyměňte.
